ASME B16.5 prirubnice od nehrđajućeg čelika (½ "–24")
ASME B16.5 Prirubnice od nehrđajućeg čelika - Kompletni tehnički vodič
Standardizirane prirubnice za industrijske cjevovodne sustave (½ do 24 ")
1. Ključne specifikacije
| Parametar | Detalji |
|---|---|
| Standardni | ASME B16.5 (najnovije izdanje) |
| Raspon veličine | ½ "do 24" (DN15 do DN600) |
| Klasa pritiska | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Materijal | ASTM A182 (304\/304L, 316\/316L, 321, 347) |
| Tipovi lica | Podignuto lice (RF), ravno lice (FF), prstenasti zglob (RTJ) |
| Temperaturni raspon | -20 stupanj f do 1500 stupnjeva F (-29 stupanj do 816 stupnjeva) |
2. Vrste i aplikacije prirubnice
Vrat zavarivanja (WN)
Koristiti: Sustavi visokog tlaka\/temperature (rafinerije, elektrane)
Prednost: Pojačano središte za raspodjelu stresa
Slip-on (SO)
Koristiti: Cjevovode niskog tlaka (voda, zrak)
Prednost: Lako usklađivanje tijekom instalacije

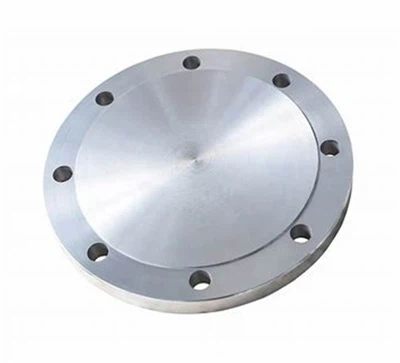

Slijep (bl)
Koristiti: Zatvarači završetka cijevi ili otvoreni otvoreni otvori
Prednost: Nije potrebna obrada provrta
Navojci (th)
Koristiti: Priključci instrumenata, točke održavanja
Prednost: Nije potrebno zavarivanje
Zglob u krugu (LJ)
Koristiti: Sustavi koji zahtijevaju često rastavljanje
Prednost: Rotirajuća prirubnica za poravnanje
3. Vodič za odabir materijala
| Razred | ASTM specifikacija | Ključna svojstva | Maksimalna temp |
|---|---|---|---|
| 304/304L | A182 F304/F304L | Opći otpor korozije | 1500 stupnjeva F (816 stupnjeva) |
| 316/316L | A182 F316/F316L | Vrhunski otpor klorida | 1500 stupnjeva F (816 stupnjeva) |
| 321 | A182 F321 | Titanij stabiliziran (visoki temp) | 1500 stupnjeva F (816 stupnjeva) |
| 347 | A182 F347 | Niobium stabilizirano (zavarivanje) | 1500 stupnjeva F (816 stupnjeva) |
4. Ocjene tlačne temperature
| Klasa | 150# | 300# | 600# | 900# |
|---|---|---|---|---|
| 100 stupnjeva f | 275 psi | 720 psi | 1440 psi | 2160 psi |
| 500 stupnjeva f | 180 psi | 550 psi | 1100 psi | 1650 psi |
5. Proizvodnja i kontrola kvalitete
Proizvodni proces
Kovanje: Kovanje čekića u zatvorenom diedu za strukturu zrna
Obrada: CNC preciznost na ± 0. Tolerancija 05 mm
Toplotna obrada: Žarenje rješenja (ASTM A961)
Površinski završetak: Kiselo\/pasivirano ili elektropolirano
Testiranje
Dimenzionalne provjere: Per ASME B16.5 Tablica 5\/6
NDE: Tekući penetrant (PT), ultrazvučni (UT)
Materijalni certs: En 10204 3. 1 s PMI provjerom
6. industrijske aplikacije
Nafta i plin: Bušotine, cjevovodne veze
Kemijski: Prirubnice reaktora, kiseli cjevovod
Vlast: Priključci parnih turbina
Voda: Cijevi za pročišćavanje
Zašto odabrati naše ASME B16.5 prirubnice?
✔ Potpuna usklađenost: ASME B16.5 & ASTM A182
✔ Certifikati: Ped, Nace, ISO 9001
✔ Globalna zaliha: Brza isporuka standardnih veličina
✔ Inženjerska podrška: Odabir materijala, CAD modeli
