PN10\/PN16 SS prirubnica
Europske standardne prirubnice za sustave cjevovoda srednjeg pritiska
SSM proizvodiVisokokvalitetni PN10 i PN16 prirubnice od nehrđajućeg čelikakoji su u skladu sEn 1092-1 standardi, dizajniran za pouzdane performanse u europskim i međunarodnim cjevovodnim mrežama. Naše prirubnice su dostupne u304 (1.4301), 316 (1.4401) i 316L (1.4404)Ocjene za razne industrijske primjene.
PN10\/PN16 Specifikacije prirubnice
1. Standardne dimenzije i tehnički podaci
| Parametar | PN10 | PN16 |
|---|---|---|
| Raspon veličine | Dn 10- dn2000 | Dn 10- dn2000 |
| Ocjena pritiska | 10 bara | 16 bara |
| Temperaturni raspon | -20 stupanj na +120 stupanj | -20 stupanj na +120 stupanj |
| Tip lica | RF (podignuto lice) \/ ff (ravno lice) | RF (podignuto lice) \/ ff (ravno lice) |
| Standardi | EN 1092-1, DIN 2576, BS 4504 | EN 1092-1, DIN 2576, BS 4504 |
2. Specifikacije materijala
| Razred | Oznaka | ASTM ekvivalent | Ključna svojstva |
|---|---|---|---|
| 304 | 1.4301 | A182 F304 | Izvrsna opća otpornost na koroziju |
| 316 | 1.4401 | A182 F316 | Superiorna kiselina\/kemijska otpornost |
| 316L | 1.4404 | A182 F316L | Pojačana zavarivost, niski ugljik |
3. Ocjene tlačne temperature
| Temperatura (stupanj) | PN10 faktor koji se spušta | PN16 faktor koji se spušta |
|---|---|---|
| 20 | 1.00 | 1.00 |
| 100 | 0.92 | 0.92 |
| 150 | 0.87 | 0.87 |
| 200 | 0.82 | 0.82 |
Proizvodnja i osiguranje kvalitete
Proizvodni proces
Odabir materijala- certificirani en 10204 3. 1 Materijali
Precizno rezanje- CNC plazma\/rezanje vode
Formiranje- Hidraulično prešanje za savršenu zaobljenost
Obrada- CNC-kontrolirana obrada lica
Površinski obrada- Standard za kiseli i pasivaciju
Kontrola kvalitete
Provjera dimenzije- po en 1092-1
Ispitivanje materijala- PMI i testiranje tvrdoće
Inspekcija površine- vizualni i bojni prodor
Ispitivanje curenja- Opcijski hidrostatički\/pneumatski
Dokumentacija- Puna materijalna sljedivost
Tehničke prednosti
✔ Precizno usklađenost europskih standarda
✔ Glatka priprema za zavarivanje- Spremni za neposrednu instalaciju
✔ Materijali otporni na koroziju- Idealno za teška okruženja
✔ Višestruke površinske završne obrade- Od završetka mlina do elektropopoliranja
Dostupne konfiguracije
Tipovi prirubnice
Slip-on (SO)- DIN 2576

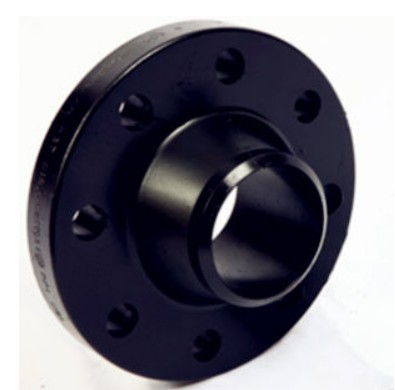

Vrat zavarivanja (WN)- DIN 2633
Slijep (bl)- DIN 2527
Navojci (th)- DIN 2566
Posebne opcije
Elektropolirani završetak- za higijenske primjene
Izolacijski kompleti- Za katodnu zaštitu
Prilagođeno bušenje- nestandardni obrasci
Smanjenje prirubnica- Za prijelaze veličine cijevi
Zašto odabrati SSM PN10\/PN16 prirubnice?
• Izravne cijene proizvođača- Konkurentne cijene
• Potpuni en 10204 3. 1 Certifikacija
• Europska standardna usklađenost
• Brza dostava- iz zaliha
• Tehnička podrška- Inženjering aplikacija
Zatražite svoj citat danas
Naš inženjerski tim predviđa:
Standardne smjernice za odabir
Materijalne preporuke
Proračuni za ocjenjivanje tlaka
Rješenja specifična za aplikaciju
