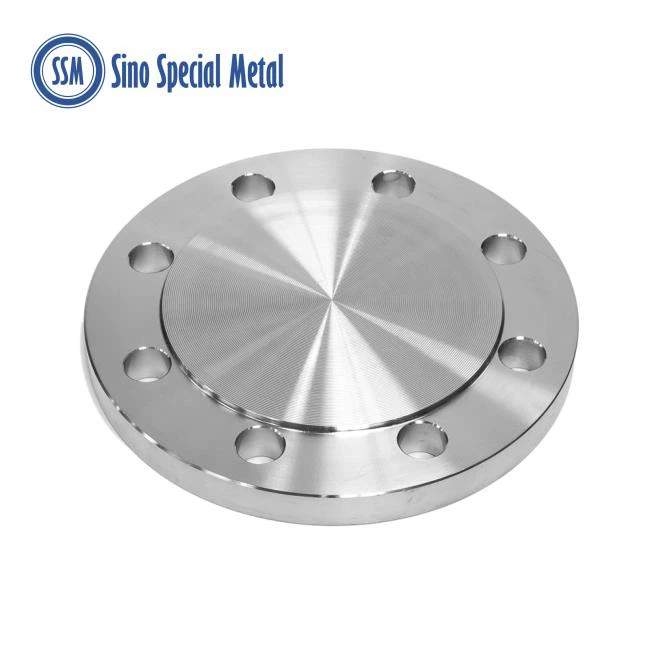

Slijepa prirubnica (također nazvana 'prirubnica ploče za zatvaranje') postavlja se na kraju sustava cjevovoda za završetak cijevi. Nema središnju rupu (provrt), tako da nema protoka kroz prirubnicu. Slijepa prirubnica može se koristiti za izoliranje cijevi, ventila ili tlačne posude. Ova vrsta prirubnice dostupna je u svim veličinama i klasama, a može koristiti ravnu, uzdignutu ili prstenastu površinu spoja.
|
|
|
|

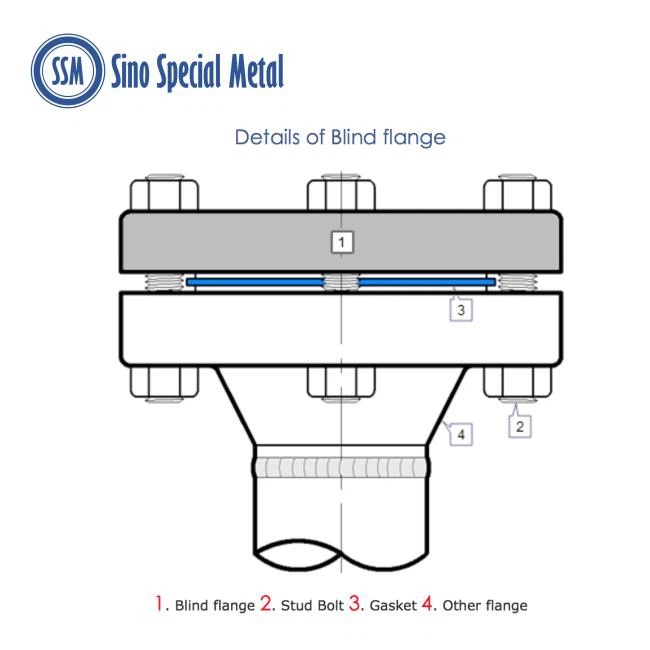

Pojedinosti o slijepoj prirubnici: 1. slijepa prirubnica; 2. svornjak |
|
Slijepa prirubnica može zamijeniti poklopac za sučeoni zavar u slučaju da je potrebno produljenje cjevovoda ili u slučaju da je potrebna inspekcija cjevovoda (uklonite slijepu prirubnicu za pristup unutrašnjosti cijevi). Ova vrsta prirubnice također se može koristiti kao pristupna točka šipki na odvodnim sustavima. Ovisno o primjeni, slijepa prirubnica može se izbušiti i koristiti kao prirubnica za navlačenje ili se narezati i koristiti kao prirubnica s navojem.
Unatoč svom jednostavnom dizajnu, ova vrsta prirubnice je relativno skupa.
Tehnike ispitivanja bez razaranja (NDT).
Slijepe prirubnice obično nisu dio bilo kojeg programa rutinske kontrole bez razaranja (NDI). Moguće je izmjeriti debljinu slijepe prirubnice kao mjeru predostrožnosti, ali to se rijetko događa.
ASME standardi
Standard ASME B16.5 detaljno navodi dimenzije i zahtjeve tolerancije za slijepe prirubnice.
Standardna specifikacija za slijepe prirubnice
|
Dimenzije |
ANSI B16.5, ANSI B16.47 serije A & B, MSS SP44, ASA, API-605, AWWA, prilagođeni crteži |
|
Veličina |
1/2" (15 NB) do 48" (1200NB) |
|
Klasa |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standard ND-6,10, 16, 25, 40 itd. |
|
LARMA |
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2 637, DIN2638, DIN2673 |
|
BS |
BS4504, BS4504, BS1560, BS10 |
|
Vrsta površine prirubnice |
Ravno lice (FF), Uzdignuto lice (RF), Prstenasti spoj (RTJ) |
Materijal i stupnjevi slijepih prirubnica
|
Slijepe prirubnice od nehrđajućeg čelika |
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
|
Duplex & Super Duplex čelične slijepe prirubnice |
ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
|
Slijepe prirubnice od ugljičnog čelika |
ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
|
Slijepe prirubnice od niskotemperaturnog ugljičnog čelika |
ASTM A350, LF2, LF3 |
|
Slijepe prirubnice od legiranog čelika |
ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91 |
|
Slijepe prirubnice od bakrenog čelika |
ASTM SB 61, SB62, SB151, SB152 UNS br. C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS br. C 10100, 10200, 10300, 10800, 12000, 12200 |
|
Slijepe prirubnice od legure nikla |
ASTM SB564, SB160, SB472, SB162 Nikal 200 (UNS br. N02200), Nikal 201 (UNS br. N02201), Monel 400 (UNS br. N04400), Monel 500 (UNS br. N05500), Inconel 800 (UNS br. N08800), Inconel 825 (UNS br. N08825), Inconel 600 (UNS br. N06600), Inconel 625 (UNS br. N06625), Inconel 601 (UNS br. N06601), Hastelloy C 276 (UNS br. N10276), legura 20 (UNS br. N08020) |
ASME B16.5 Dostupne vrste podignutih slijepih prirubnica
|
Slijepa podignuta čeona prirubnica |
Izdignute slijepe prirubnice |
|
ANSI B16.5 Slijepe prirubnice |
Dimenzije slijepe prirubnice |
|
ASME B16.5 BLRF prirubnice |
ANSI B16.5 Klasa 150 slijepe prirubnice |
|
Dobavljači slijepih prirubnica od nehrđajućeg čelika |
SS slijepa prirubnica |
|
Trgovac slijepim pločastim prirubnicama |
ASME B16.47 serija A i B BLRF izvoznik prirubnica |
|
ANSI B16.5 klasa 150 BLRF držač prirubnice |
ANSI 150 razdjelnici sa slijepom prirubnicom |
|
Slijepa prirubnica od ugljičnog čelika |
Visokokvalitetni proizvođač BLRF prirubnica |
|
ASTM A182 BLRF prirubnica od nehrđajućeg čelika |
Duplex čelična slijepa prirubnica |
|
Super Duplex čelična slijepa kovana prirubnica |
Prirubnice za slijepe cijevi od bakra nikla |
|
BLRF prirubnice od legure s visokim sadržajem nikla |
Prodavac slijepih prirubnica od Hastelloy-a |
|
Titan ASME B16.47 serije A i B BLRF prirubnice |
Inconel slijepe prirubnice |
ANSI B16.5 Primjena slijepih prirubnica
Poznato je da slijepe prirubnice ASME B16.5 pružaju iznimne performanse i općenito su razvijene za ispunjavanje zahtjeva. Nudimo širok raspon ravnih slijepih prirubnica putem svjetske mreže podružnica za skladištenje. Ove slijepe prirubnice koriste se u raznim industrijama kao što su:
Slijepe prirubnice od nehrđajućeg čelika koriste se u naftovodima i plinovodima
Slijepe prirubnice s podignutom površinom koriste se u kemijskoj industriji
BLRF prirubnice od legiranog čelika koriste se u vodovodu
Ravne slijepe prirubnice koriste se u grijanju
Prirubnice za slijepe cijevi koriste se u sustavima vodoopskrbe
ANSI B16.5 Slijepe kovane prirubnice koriste se u elektranama
Korištenje slijepih pločastih prirubnica u industriji papira i celuloze
Slijepa prirubnica koristi se u aplikacijama opće namjene
